Nhu cầu tham khảo bảng tra máy ép cọc chuẩn kỹ thuật ngày càng tăng nhằm lựa chọn thiết bị phù hợp, đảm bảo thi công an toàn và đúng tải trọng. Thợ Đồng Nai cung cấp bảng tra và tư vấn, giúp Anh/Chị dễ dàng áp dụng vào thực tế công trình.

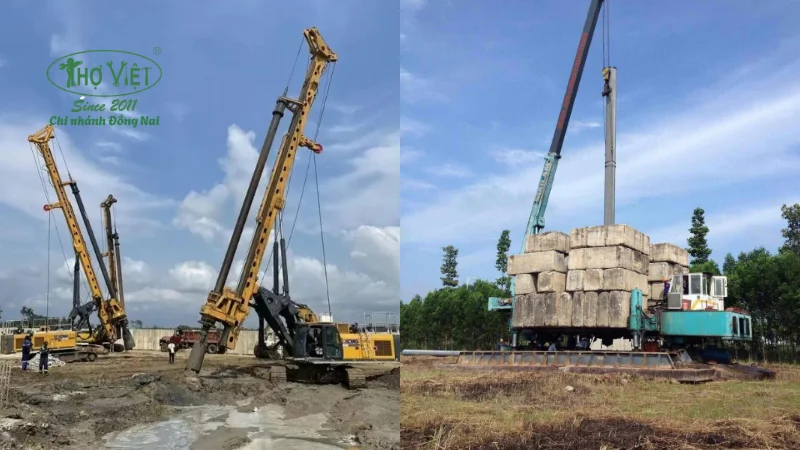

Máy ép cọc là gì?
Máy ép cọc là thiết bị chuyên dụng trong xây dựng, dùng để ép cọc bê tông xuống nền đất nhằm tạo nền móng vững chắc cho công trình. Máy hoạt động bằng cách sử dụng lực ép (thủy lực hoặc cơ học) để đưa cọc xuống đất đến độ sâu và tải trọng thiết kế, thay vì đóng bằng búa như phương pháp truyền thống.
Thiết bị này giúp giảm tiếng ồn, hạn chế rung chấn, phù hợp với khu dân cư đông đúc và các công trình yêu cầu độ chính xác cao về kỹ thuật nền móng.
#Tham khảo: Dịch vụ sửa nhà

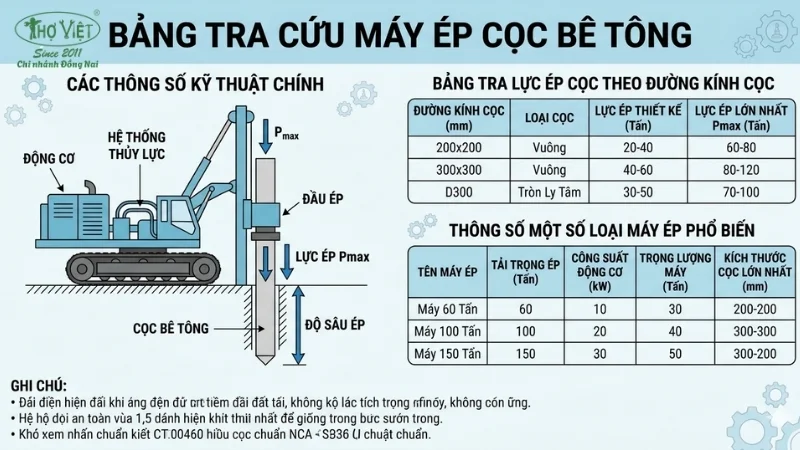

Bảng tra máy ép cọc phổ biến trên thị trường
Việc sử dụng bảng tra máy ép cọc đúng cách sẽ giúp xác định chính xác lực ép, lựa chọn thiết bị phù hợp và đảm bảo an toàn trong quá trình thi công. Dưới đây là các loại bảng tra phổ biến Anh/Chị nên tham khảo:
Máy ép cọc thủy lực (dùng cho nhà dân)
Đây là loại máy được sử dụng phổ biến trong thi công nhà phố và công trình nhỏ. Bảng tra thường dựa trên áp suất đồng hồ để quy đổi sang lực ép thực tế.
- 20 kg/cm² tương đương khoảng 10 tấn
- 40 kg/cm² tương đương khoảng 20 tấn
- 60 kg/cm² tương đương khoảng 30 tấn
- 80 kg/cm² tương đương khoảng 40 tấn
- 100 kg/cm² tương đương khoảng 50 tấn
Khi sử dụng, cần theo dõi đồng hồ áp suất liên tục để đảm bảo lực ép đạt yêu cầu thiết kế, tránh ép thiếu tải hoặc quá tải gây ảnh hưởng đến chất lượng móng.
Máy ép cọc giàn Neo
Máy ép cọc giàn Neo thường được sử dụng trong điều kiện mặt bằng hạn chế, không thể đưa máy lớn vào thi công. Lực ép của loại này ở mức trung bình, phù hợp với công trình dân dụng nhỏ.
- 20 kg/cm² tương đương khoảng 5 tấn
- 40 kg/cm² tương đương khoảng 10 tấn
- 60 kg/cm² tương đương khoảng 15 tấn
- 80 kg/cm² tương đương khoảng 20 tấn
- 100 kg/cm² tương đương khoảng 26 tấn
Do lực ép không quá lớn, cần tính toán kỹ để đảm bảo vẫn đáp ứng được tải trọng thiết kế của công trình.
Máy ép cọc giàn tải sắt
Đây là loại máy sử dụng các khối tải (đối trọng) để tạo lực ép, thường áp dụng cho công trình có quy mô vừa và lớn hoặc nền đất yếu cần lực ép ổn định.
- 10 kg/cm² tương đương khoảng 3 tấn
- 20 kg/cm² tương đương khoảng 4,6 tấn
- 30 kg/cm² tương đương khoảng 6,9 tấn
- 40 kg/cm² tương đương khoảng 9,1 tấn
- 50 kg/cm² tương đương khoảng 11,3 tấn
- 60 kg/cm² tương đương khoảng 13,6 tấn
Ưu điểm của loại máy này là lực ép ổn định, ít bị ảnh hưởng bởi điều kiện xung quanh, tuy nhiên cần không gian đủ rộng để bố trí đối trọng.
Bảng tra sức chịu tải cọc bê tông
Ngoài việc tra lực ép máy, cần kết hợp với bảng tra sức chịu tải của cọc để lựa chọn loại cọc phù hợp với công trình.
- Cọc D300: khoảng 50 đến 74 tấn
- Cọc D350: khoảng 55 đến 82 tấn
- Cọc D400: khoảng 75 đến 117 tấn
- Cọc D500: khoảng 115 đến 180 tấn
Việc chọn đúng loại cọc giúp đảm bảo khả năng chịu lực, tránh lãng phí vật liệu hoặc gây mất an toàn cho công trình.
Lưu ý khi sử dụng bảng tra
Trong quá trình sử dụng bảng tra, Anh/Chị cần lưu ý một số điểm quan trọng. Trước hết, mỗi loại máy sẽ có bảng quy đổi riêng theo nhà sản xuất hoặc đơn vị kiểm định, vì vậy không nên áp dụng máy móc giữa các thiết bị khác nhau. Bên cạnh đó, cần đọc đúng đơn vị áp suất (kg/cm²) và thường xuyên kiểm tra đồng hồ để tránh sai lệch. Lực ép thực tế được tính dựa trên áp suất và diện tích xi lanh, do đó việc tính toán cần chính xác để đảm bảo thi công đạt yêu cầu kỹ thuật, an toàn và bền vững lâu dài.

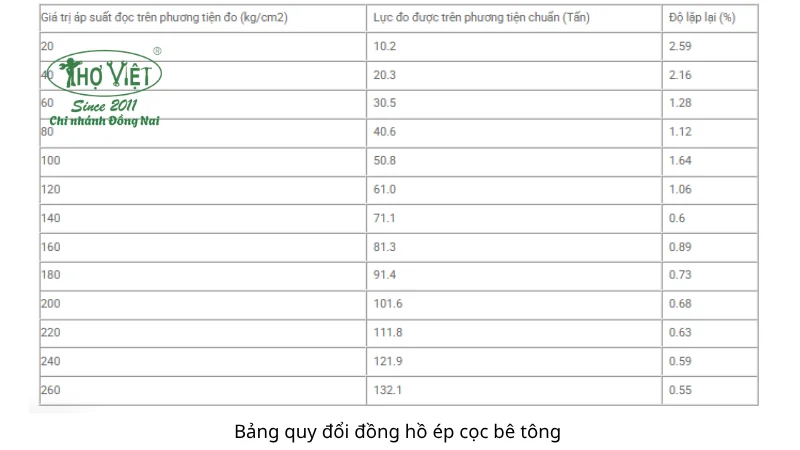

Cách đọc chỉ số đồng hồ của máy ép cọc
Việc đọc chỉ số đồng hồ máy ép cọc giúp xác định lực ép thực tế để đảm bảo cọc đạt yêu cầu kỹ thuật. Chỉ số trên đồng hồ là áp suất P, cần quy đổi sang lực ép F (tấn) bằng bảng tra của máy.
Bước 1: Xác định thời điểm đọc
Chỉ đọc khi cọc gần như đứng yên, không còn xuống thêm. Nên giữ trạng thái này trong khoảng 5–10 giây để đảm bảo số liệu ổn định. Tránh đọc khi cọc đang di chuyển hoặc tụt xuống vì sẽ cho kết quả không chính xác.
Bước 2: Đọc giá trị áp suất trên đồng hồ
Quan sát và ghi lại chỉ số áp suất P hiển thị trên đồng hồ (đơn vị kg/cm² hoặc MPa). Cần đọc đúng vạch chia và đơn vị để tránh sai lệch khi tính toán.
Bước 3: Quy đổi sang lực ép thực tế
Sử dụng bảng quy đổi lực ép của chính máy đang sử dụng (có kiểm định) để chuyển từ áp suất P sang lực ép F (tấn). Trong trường hợp không có bảng tra, có thể tính theo công thức:
Lực ép F = P × diện tích piston / 1000
Bước 4: So sánh với yêu cầu thiết kế
Sau khi xác định được lực ép, cần đối chiếu với lực ép yêu cầu trong hồ sơ thiết kế. Thông thường, lực ép cuối cùng phải đạt và duy trì theo hệ số an toàn (khoảng 1,2–1,5 lần tải trọng thiết kế).
Cách tính công thức lực ép cọc bê tông
Sau khi đọc được chỉ số trên đồng hồ máy ép cọc, Anh/Chị có thể tính lực ép thực tế dựa theo công thức sau:
Lực ép cọc thực tế (F) = Tổng diện tích xy lanh thủy lực (S) × Áp suất đồng hồ (P)
Trong đó:
- Áp suất P
- Là chỉ số đọc trên đồng hồ
- Đơn vị thường là kg/cm²
- Tổng diện tích xy lanh thủy lực (S)
- Công thức tính: S = π × r² × số lượng xy lanh
- Với π ≈ 3,14
- r là bán kính xy lanh (cm)
- Đơn vị: cm²
Sau khi tính được lực ép theo đơn vị kg, cần quy đổi sang tấn: F (tấn) = (S × P) / 1000
Ví dụ, nếu xy lanh có bán kính 10 cm, sử dụng 2 xy lanh và đồng hồ hiển thị 60 kg/cm² thì:
S = 3,14 × 10² × 2 = 628 cm², từ đó lực ép F ≈ 37,7 tấn.
Khi áp dụng công thức, cần sử dụng đúng thông số xy lanh của máy và đọc chính xác chỉ số trên đồng hồ đã được kiểm định. Trong thực tế, nên kết hợp với bảng tra lực ép của máy để thao tác nhanh và hạn chế sai số, đồng thời so sánh kết quả với yêu cầu thiết kế để đảm bảo cọc đạt tải trọng cần thiết.
