Bản vẽ giằng tường là gì?
Bản vẽ giằng tường là tài liệu kỹ thuật thể hiện cách bố trí, kích thước và phương pháp thi công các dầm giằng, cột chống và thanh thép để liên kết, cố định tường. Mục đích chính là tăng cường độ bền, hạn chế nứt nẻ và đảm bảo tường chịu lực tốt trong quá trình sử dụng.
#Tham khảo: Sửa chữa nhà trọn gói
Tường cao bao nhiêu thì có giằng tường?
Thông thường, tường sẽ cần giằng khi chiều cao và chiều dài vượt mức cho phép để đảm bảo ổn định và chịu lực. Cụ thể:
- Tường nhà dân dụng:
- Tường dài trên 3,5 – 4 m hoặc cao trên 3 m thường cần giằng ngang hoặc giằng dọc.
- Tường gạch nung hoặc gạch không nung mảnh, tường mỏng (≤ 110 mm) cũng nên giằng để tránh nứt hoặc lún.
- Tường nhà nhiều tầng hoặc công trình công nghiệp:
- Khi chiều cao trên 3,5 – 4 m/tầng, tường chịu lực lớn, giằng tường là bắt buộc, đặc biệt ở các mặt hở hoặc nơi chịu gió, rung lắc.
- Tường tầng hầm, tường rào cao hoặc tường bao quanh công trình cũng nên có giằng.
Lưu ý: Giằng tường có thể là giằng ngang, giằng dọc hoặc cả hai, tùy theo kích thước tường, vật liệu và tải trọng tác động.

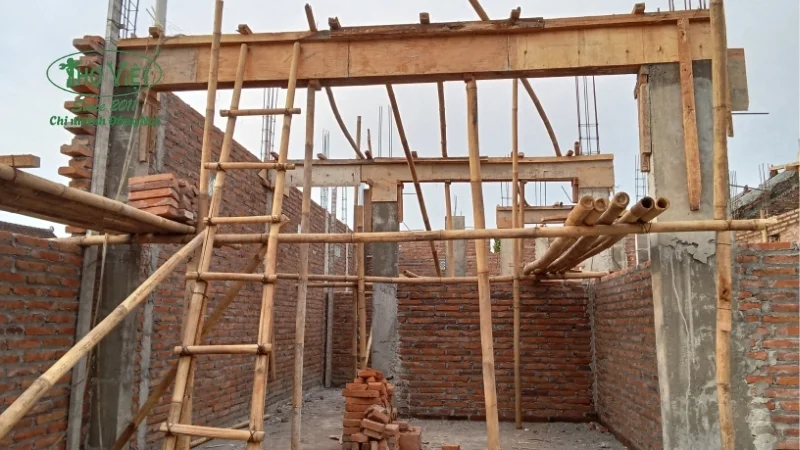

Tiêu chuẩn bố trí giằng tường
Giằng tường là kết cấu bê tông cốt thép (BTCT) liên kết các bức tường, giúp tăng độ cứng tổng thể, chống nứt, lún và phân bố đều tải trọng.
Tiêu chuẩn bố trí cơ bản:
- Chiều cao tường: tường cao > 3 m cần bổ sung trụ giằng.
- Chiều cao giằng: thường 3–4 m hoặc theo thiết kế.
- Chiều rộng giằng: bằng độ dày tường (thường 100–200 mm).
Vị trí bố trí giằng:
- Đặt tại các vị trí tiếp giáp tường – sàn, tường – mái, hoặc nơi tường dài, cao cần tăng cường ổn định.
Kích thước và cốt thép:
- Chiều rộng = độ dày tường, chiều cao tùy thiết kế.
- Sử dụng 3–4 thanh thép chịu lực chính (đường kính 10–16 mm) kèm thép đai (khoảng cách theo thiết kế, thường dọc hai đầu và giữa).
Thi công:
- Bê tông thường dùng mác 150–200.
- Giằng phải liên kết chặt với các trụ/cột BTCT khi xây tường tầng cao.
Bổ trụ (trụ giằng tường): Tường dài nên bổ trụ với khoảng cách L = 1–2 lần chiều cao tường (H) để đảm bảo ổn định.
Lưu ý:
- Kiểm tra thi công hàng ngày, tạm dừng khi trời mưa hoặc bão.
- Tham khảo chi tiết kỹ thuật trong TCVN 5573:2011 về kết cấu gạch – đá.

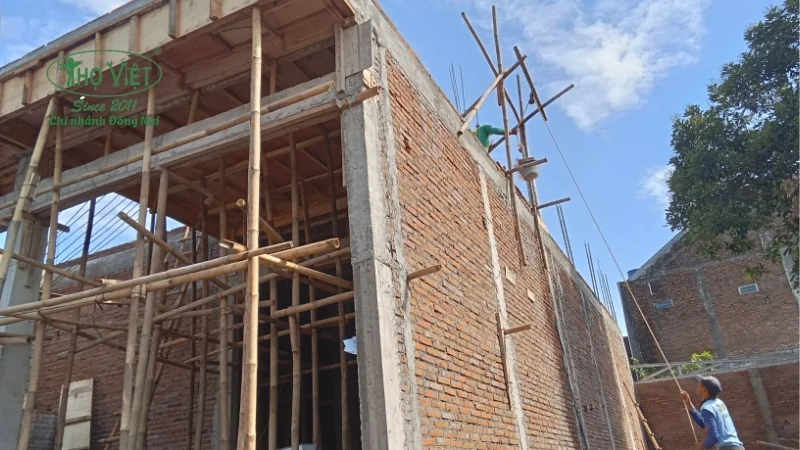

Tiêu chuẩn bổ trụ giằng tường
Bổ trụ giằng tường giúp tăng độ cứng, chống nứt và đảm bảo ổn định cho tường dài hoặc cao.
Vị trí cần bổ trụ:
- Tường gạch 100 mm dài > 3–4 m và tường gạch 200 mm dài > 5–6 m.
- Các góc tường, vị trí giao nhau giữa các bức tường, đầu tường độc lập.
- Tường ngăn cao, tường có cửa sổ rộng, hoặc vị trí tập trung tải trọng.
Kích thước và vật liệu:
- Trụ xây bằng gạch đinh hoặc BTCT, chiều rộng bằng độ dày tường, chiều cao theo tầng.
- Giằng tường BTCT đi kèm, dày ≥ 100–200 mm tùy thiết kế.
Khoảng cách bố trí:
- Khoảng cách trụ theo công thức L = 1–2 lần chiều cao tường (H).
- Tường dài nên bổ sung giằng BTCT hoặc hàng gạch thẻ giữa các trụ.
Liên kết:
- Dùng râu thép khoan cấy (đường kính 10–12 mm) liên kết trụ với tường.
- Khoảng cách râu thép: 50–60 cm một râu, cắm sâu vào tường ≥ 15 cm.
Thi công:
- Trụ phải liên kết chặt với khối xây gạch, thi công theo mỏ giật cấp, đảm bảo vững chắc và an toàn.

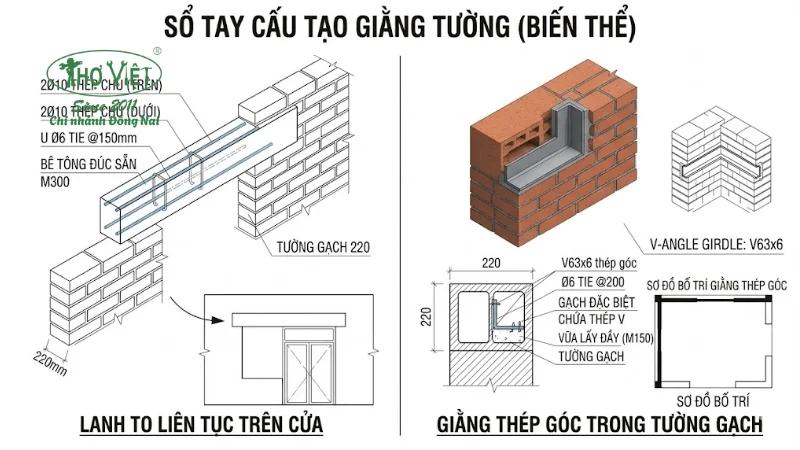

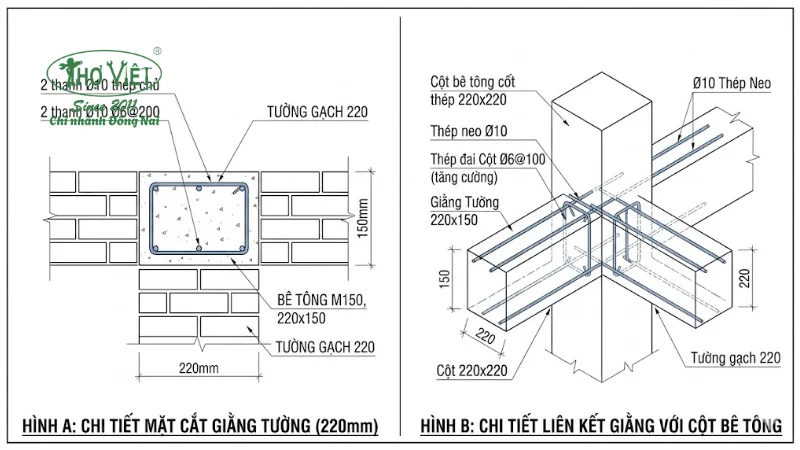

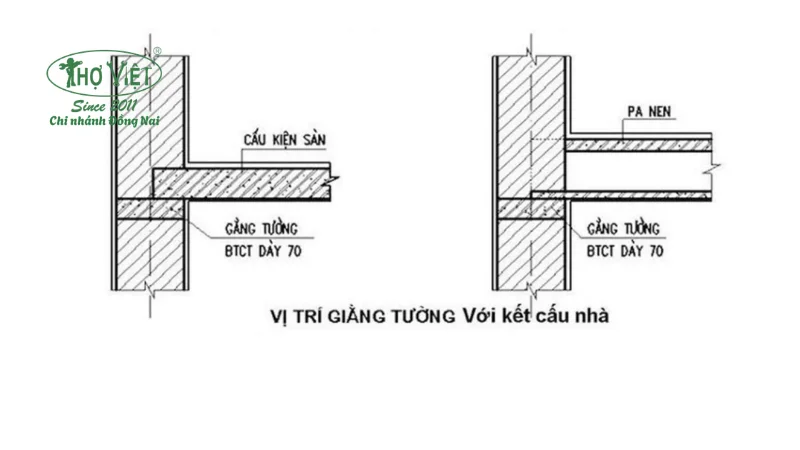

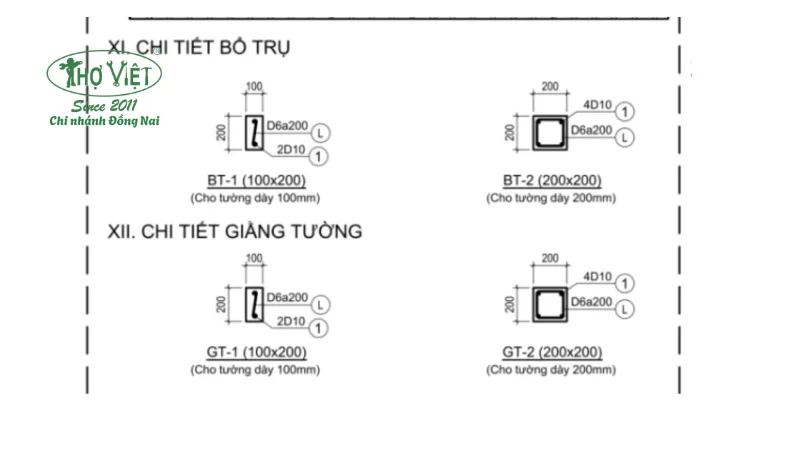

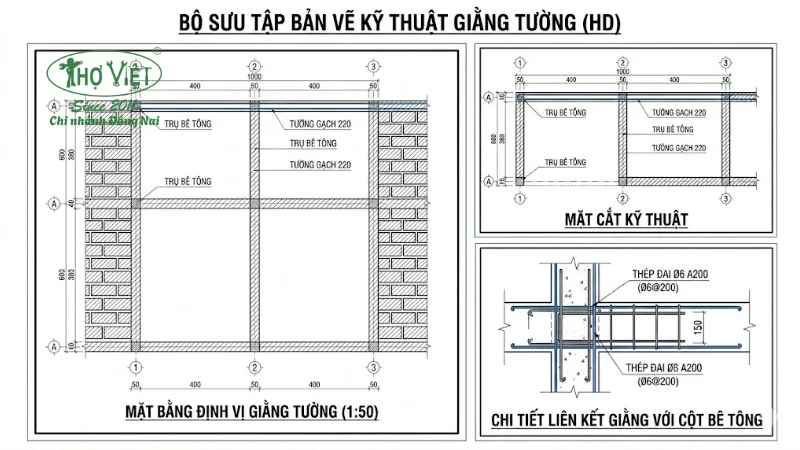

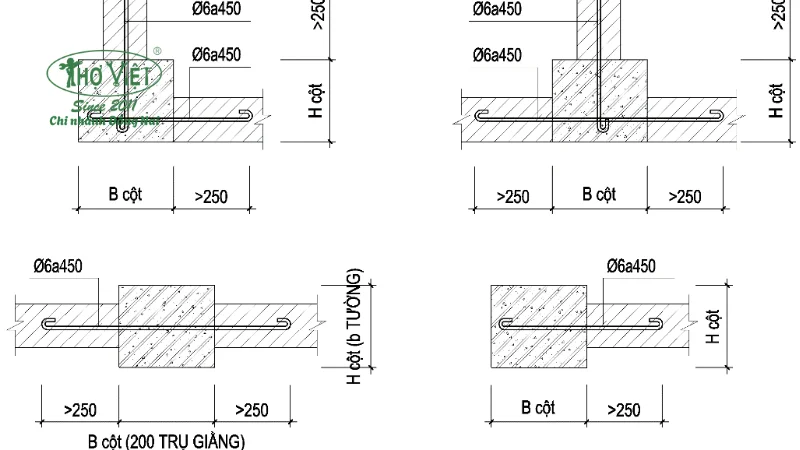

Gợi ý bản vẽ giằng tường

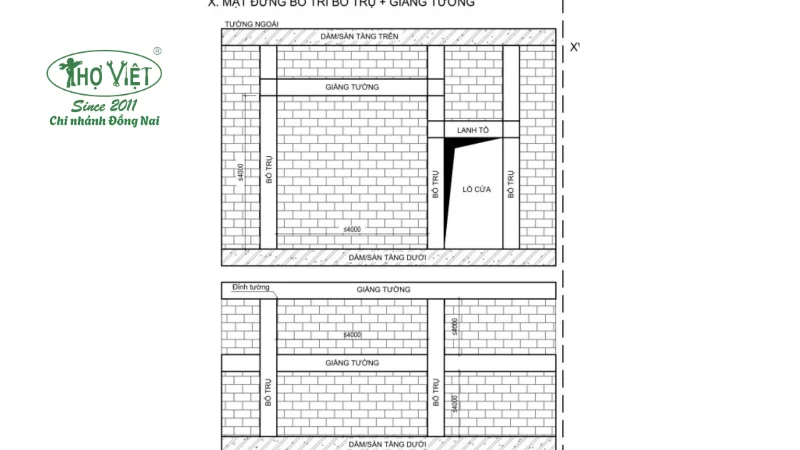

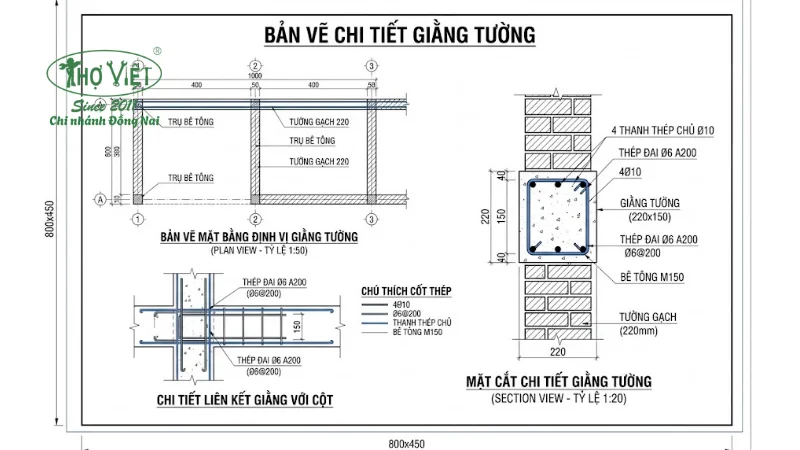

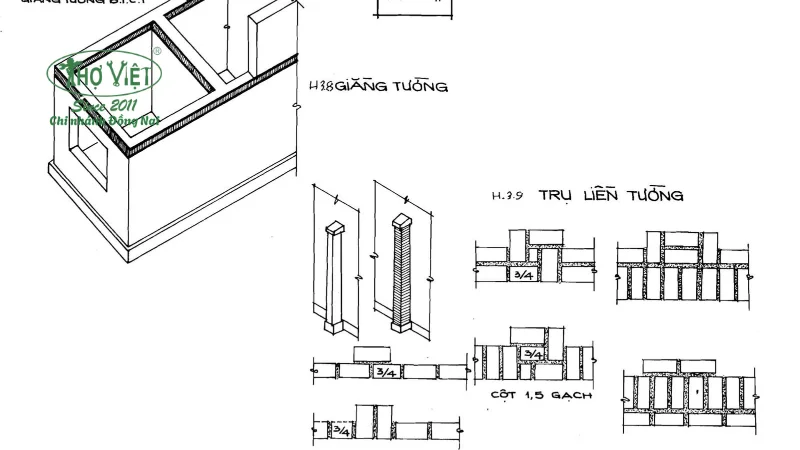

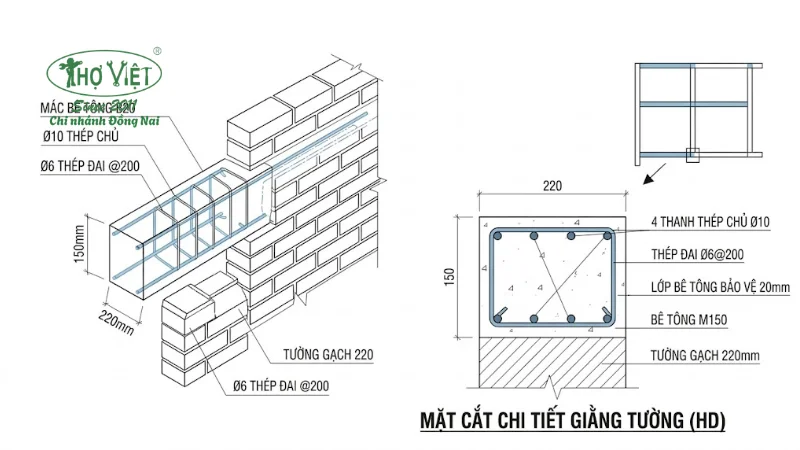

Dưới đây là gợi ý bản vẽ giằng tường kèm giải thích chi tiết, bạn có thể dùng làm minh họa hoặc tham khảo trong thiết kế thi công:
Trên đây là gợi ý các bản vẽ giằng tường chi tiết, giúp Anh/Chị tham khảo bố trí, tiêu chuẩn kỹ thuật và đảm bảo tường vững chắc. Nếu cần tư vấn hoặc thi công, Anh/Chị có thể liên hệ Thợ Đồng Nai, đơn vị uy tín, giàu kinh nghiệm, cam kết chất lượng và tiến độ công trình.
