Trong thi công sàn bê tông, lớp bê tông bảo vệ là yếu tố quan trọng giúp bảo vệ cốt thép và tăng độ bền công trình. Bài viết này, Thợ Đồng Nai sẽ chia sẻ tiêu chuẩn và cách tính lớp bê tông bảo vệ sàn sao cho hiệu quả và phù hợp thực tế.
Lớp bê tông bảo vệ sàn là gì?
Lớp bê tông bảo vệ sàn là lớp bê tông được đổ bao phủ bên ngoài hệ thống cốt thép trong sàn, có nhiệm vụ bảo vệ thép khỏi tác động của môi trường như: Ẩm, nước, ăn mòn và nhiệt độ. Đồng thời, lớp này còn giúp đảm bảo khả năng làm việc ổn định của kết cấu, tăng độ bền và tuổi thọ cho sàn bê tông trong quá trình sử dụng lâu dài.
#Tham khảo: Sửa nhà trọn gói

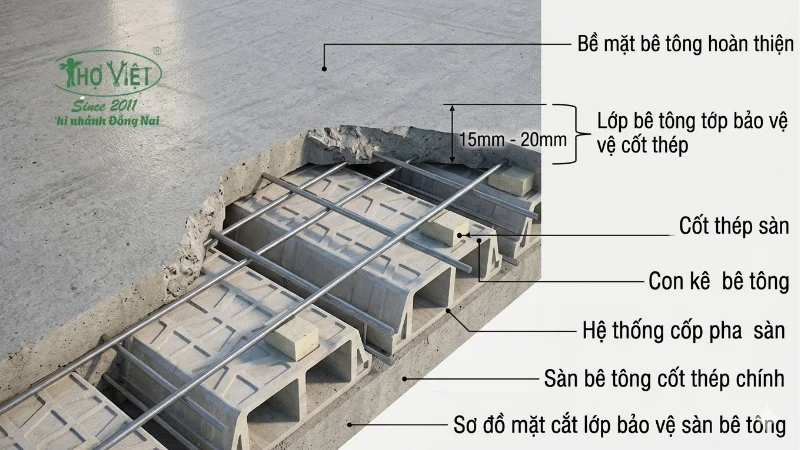

Công dụng của lớp bê tông bảo vệ sàn
Lớp bê tông bảo vệ sàn không chỉ là một phần cấu tạo trong kết cấu sàn mà còn đóng vai trò rất quan trọng trong việc đảm bảo độ bền và tuổi thọ công trình. Khi Anh/Chị hiểu rõ công dụng của lớp này sẽ dễ dàng kiểm soát chất lượng thi công tốt hơn:
Bảo vệ cốt thép khỏi ăn mòn môi trường
Lớp bê tông bảo vệ giúp ngăn cách cốt thép với các tác động bên ngoài như nước, hơi ẩm, không khí và các yếu tố hóa học. Nhờ lớp “che chắn” này, thép hạn chế bị rỉ sét và suy giảm tiết diện theo thời gian. Nếu không có lớp bảo vệ đạt chuẩn, cốt thép rất dễ bị ăn mòn, làm giảm khả năng chịu lực và ảnh hưởng trực tiếp đến độ an toàn của sàn.
Giữ ổn định vị trí cốt thép trong kết cấu sàn
Trong quá trình thi công và sử dụng, cốt thép cần được giữ đúng vị trí theo thiết kế để đảm bảo khả năng làm việc của kết cấu. Lớp bê tông bảo vệ giúp cố định hệ thép, tránh xê dịch khi đổ bê tông hoặc khi chịu tải trọng. Khi thép nằm đúng vị trí, sàn sẽ phân bố lực đều hơn và hạn chế các hiện tượng nứt hoặc võng cục bộ.
Tăng độ bền và hạn chế nứt bề mặt sàn
Lớp bê tông bảo vệ giúp giảm tác động trực tiếp của môi trường và tải trọng lên cốt thép bên trong. Đồng thời, nó góp phần hạn chế co ngót không đều của bê tông bề mặt. Khi được thi công đúng độ dày tiêu chuẩn, sàn sẽ ổn định hơn, giảm nguy cơ xuất hiện các vết nứt trong quá trình sử dụng lâu dài.
Tăng khả năng chịu nhiệt và an toàn khi có sự cố
Khi nhiệt độ môi trường tăng cao hoặc xảy ra tình huống cháy, lớp bê tông bảo vệ đóng vai trò như một lớp cách nhiệt, làm chậm quá trình truyền nhiệt đến cốt thép. Nhờ đó, thép duy trì được khả năng chịu lực lâu hơn trong điều kiện khắc nghiệt, góp phần tăng mức độ an toàn cho toàn bộ công trình.
Văn bản quy định về thi công lớp bê tông bảo vệ sàn
Trong kết cấu bê tông cốt thép dân dụng, lớp bê tông bảo vệ sàn được quy định và kiểm soát theo nhiều tiêu chuẩn, quy chuẩn kỹ thuật hiện hành nhằm đảm bảo độ bền, khả năng chống ăn mòn và an toàn chịu lửa cho công trình. Một số văn bản chính thường được áp dụng gồm:
- TCVN 5574:2018 (Mục 10.3.1.2): Quy định về thiết kế kết cấu bê tông và bê tông cốt thép, trong đó đưa ra yêu cầu về chiều dày lớp bê tông bảo vệ nhằm đảm bảo điều kiện làm việc an toàn của cốt thép theo các trường hợp thiết kế.
- TCVN 9346:2012 (Bảng 1, Mục 4): Quy định về yêu cầu bảo vệ cốt thép trong môi trường xâm thực, đặc biệt là môi trường biển. Tiêu chuẩn này nhấn mạnh việc tăng cường lớp bê tông bảo vệ để hạn chế ăn mòn và kéo dài tuổi thọ kết cấu.
- QCVN 06:2022/BXD (Phụ lục F) và sửa đổi 01:2023: Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình, trong đó yêu cầu lớp bê tông bảo vệ phải đảm bảo khả năng chống cháy, giúp duy trì ổn định chịu lực của kết cấu trong điều kiện nhiệt độ cao.
Tiêu chuẩn của lớp bê tông bảo vệ sàn
Lớp bê tông bảo vệ sàn được quy định theo nhiều tiêu chuẩn và quy chuẩn khác nhau, tùy theo yêu cầu thiết kế, môi trường làm việc và mức độ an toàn của công trình. Dưới đây là các quy định chính thường được áp dụng trong thực tế thi công và thiết kế kết cấu:
Theo TCVN 5574:2018 (Thiết kế kết cấu bê tông cốt thép)
Theo TCVN 5574:2018, lớp bê tông bảo vệ được xác định dựa trên bảng tra tiêu chuẩn (bảng 19) và các điều kiện cụ thể của cấu kiện.
Một số nguyên tắc quan trọng cần lưu ý:
- Lớp bê tông bảo vệ phải lớn hơn đường kính cốt thép lớn nhất và tối thiểu 10mm.
- Đối với thép cấu tạo, có thể giảm 5mm so với yêu cầu tiêu chuẩn.
- Đối với kết cấu lắp ghép, được phép giảm 5mm.
- Khi lớp bê tông bảo vệ ≥ 50mm, cần đảm bảo bước đai S < cạnh nhỏ nhất của tiết diện.
Đối với kết cấu dự ứng lực:
- Căng trước: Cốt thép thanh lấy theo max(3d, 40mm) (d là đường kính cốt thép), cáp tối thiểu 20mm.
- Căng sau:
- Mặt trên/dưới: max(d, 40mm) (d là bề rộng hoặc đường kính ống lồng).
- Mặt bên: max(d/2, 40mm).
- Cốt thép ứng suất trong rãnh hoặc ngoài cấu kiện: 20mm.
Lưu ý chung:
- Giá trị trong ngoặc áp dụng cho môi trường có độ ẩm cao ≥ 75%.
- Trong mọi trường hợp, lớp bê tông bảo vệ phải lớn hơn đường kính cốt thép lớn nhất.
Theo QCVN 06:2022/BXD (An toàn cháy cho công trình)
Quy chuẩn này quy định lớp bê tông bảo vệ nhằm đảm bảo khả năng chống cháy và duy trì ổn định chịu lực khi có nhiệt độ cao.
- Lớp bê tông bảo vệ được xác định theo Phụ lục F của QCVN 06:2022/BXD.
- Kết hợp với Phụ lục H để xác định bậc chịu lửa của công trình.
- Giới hạn chịu lửa của từng cấu kiện tra theo Bảng 4.
- Với công trình cao trên 75m, giới hạn chịu lửa được xác định theo Phụ lục A1.
Tùy theo từng loại công trình (ví dụ như chung cư cao tầng), lớp bê tông bảo vệ sẽ thay đổi theo bậc chịu lửa và chiều cao công trình để đảm bảo an toàn khi xảy ra hỏa hoạn.
Theo TCVN 9346:2012 (Bảo vệ chống ăn mòn trong môi trường biển)
Tiêu chuẩn này áp dụng cho các công trình xây dựng trong môi trường có nguy cơ ăn mòn cao như khu vực ven biển.
- Quy định cụ thể tại Bảng 1 – Mục 4 về chiều dày lớp bê tông bảo vệ tùy theo điều kiện môi trường.
- Áp dụng cho các công trình dân dụng gần biển nhằm hạn chế ảnh hưởng của muối, hơi ẩm và gió biển đến cốt thép.
Lưu ý quan trọng:
- Bảng tra trong tiêu chuẩn cũ sử dụng đơn vị theo TCVN 5574:1991, không nhầm lẫn giữa mác bê tông và cấp độ bền bê tông hiện nay.
- Khi quy đổi, cần lưu ý đơn vị MPa và kg/cm² (thường nhân 10 để chuyển đổi trong thực hành kỹ thuật).

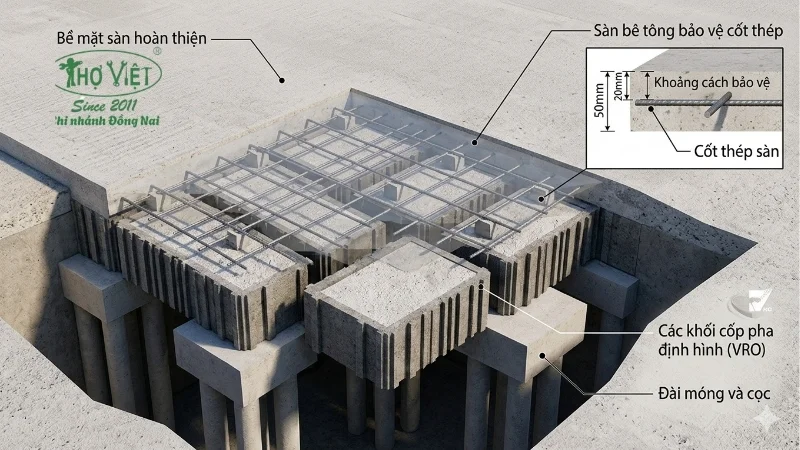

Cách tính lớp bê tông bảo vệ sàn hiệu quả
Lớp bê tông bảo vệ sàn là khoảng cách từ mép ngoài bê tông đến bề mặt ngoài của cốt thép chịu lực gần nhất. Thông thường, giá trị này được xác định theo TCVN 5574:2018 và điều chỉnh tùy theo điều kiện sử dụng thực tế.
Chiều dày lớp bảo vệ theo tiêu chuẩn TCVN 5574:2018
Theo tiêu chuẩn thiết kế, lớp bê tông bảo vệ sẽ thay đổi tùy theo loại sàn và điều kiện làm việc của công trình.
- Với sàn trong điều kiện bình thường, lớp bảo vệ được lấy theo mức tối thiểu tiêu chuẩn.
- Với sàn trong môi trường ẩm hoặc khu vực dễ thấm nước, lớp bảo vệ cần tăng lên để đảm bảo khả năng chống ăn mòn.
- Trong thực tế nhà dân dụng, thường bố trí khoảng 15–20mm cho mặt trong và 20–25mm cho khu vực ẩm ướt hoặc mặt ngoài để tăng độ bền sử dụng lâu dài.
Nguyên tắc xác định và tính toán lớp bảo vệ
Lớp bê tông bảo vệ được tính là khoảng cách từ mép bê tông đến mép ngoài cốt thép chịu lực gần nhất theo đúng bản vẽ thiết kế. Giá trị này cần đảm bảo lớn hơn đường kính cốt thép ngoài cùng theo quy định để tránh lộ thép hoặc giảm khả năng chịu lực của kết cấu.
Bố trí con kê để đảm bảo đúng lớp bảo vệ
Trong thi công, con kê được sử dụng để giữ đúng chiều dày lớp bê tông bảo vệ theo thiết kế. Nên sử dụng con kê bê tông hoặc con kê chuyên dụng có độ cứng cao để đảm bảo ổn định vị trí cốt thép. Khoảng cách bố trí con kê thường từ 0,8m đến 1m, giúp hệ thép không bị võng hoặc xô lệch khi đổ bê tông.
Kiểm tra trước khi đổ bê tông
Trước khi tiến hành đổ bê tông, cần kiểm tra toàn bộ vị trí cốt thép và con kê để đảm bảo lớp bảo vệ đúng thiết kế. Việc kiểm tra kỹ giúp hạn chế sai lệch, tránh tình trạng thép sát khuôn hoặc không đạt chiều dày yêu cầu, ảnh hưởng đến chất lượng sàn sau này.

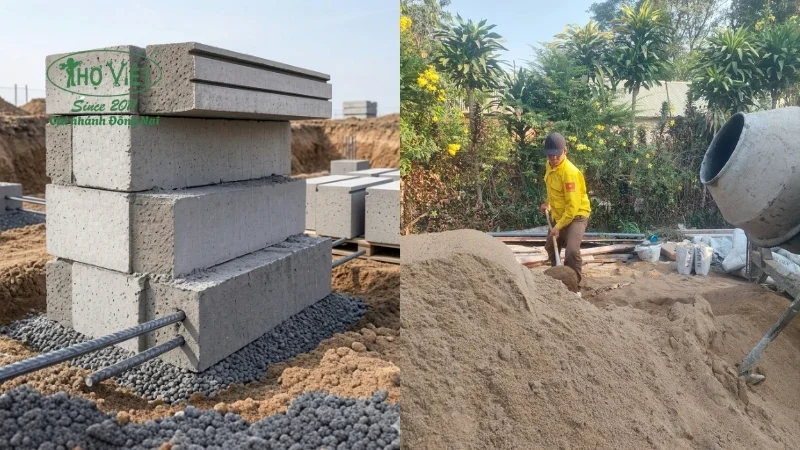

Quy trình thi công lớp bê tông bảo vệ sàn – Thợ Đồng Nai
Thợ Đồng Nai áp dụng quy trình thi công lớp bê tông bảo vệ sàn bài bản, rõ ràng theo từng bước giúp Anh/Chị dễ dàng theo dõi, kiểm soát chất lượng và đảm bảo đúng tiêu chuẩn kỹ thuật trong suốt quá trình thi công:
Bước 1: Tiếp nhận thông tin và khảo sát hiện trạng
Anh/Chị liên hệ qua hotline hoặc đặt lịch trực tiếp, đội thợ thi công sẽ đến công trình để khảo sát thực tế hệ sàn, kiểm tra cốt thép, cốp pha và điều kiện thi công để đưa ra phương án phù hợp.
Bước 2: Tư vấn giải pháp và xác định lớp bảo vệ phù hợp
Sau khi khảo sát, Thợ Đồng Nai tiến hành tư vấn chiều dày lớp bê tông bảo vệ theo tiêu chuẩn kỹ thuật và điều kiện thực tế của công trình, đảm bảo vừa an toàn vừa tối ưu chi phí thi công.
Bước 3: Chuẩn bị vật liệu và lắp đặt cốt thép
Đội thợ tiến hành chuẩn bị vật liệu, lắp đặt cốt thép đúng thiết kế và vệ sinh khu vực thi công. Đồng thời xác định vị trí lớp bê tông bảo vệ để đảm bảo đúng khoảng cách kỹ thuật.
Bước 4: Bố trí con kê và kiểm tra lớp bảo vệ
Con kê bê tông được bố trí đều dưới hệ cốt thép để giữ đúng chiều dày lớp bảo vệ. Trước khi đổ bê tông, đội thợ kiểm tra lại toàn bộ hệ thép và con kê nhằm đảm bảo không có sai lệch so với thiết kế.
Bước 5: Đổ bê tông và hoàn thiện bề mặt sàn
Tiến hành đổ bê tông, đầm kỹ để đảm bảo bê tông lấp đầy và ôm sát cốt thép. Sau đó hoàn thiện bề mặt sàn và bảo dưỡng đúng kỹ thuật để lớp bê tông bảo vệ đạt chất lượng tốt và phát huy hiệu quả lâu dài.
Lớp bê tông bảo vệ sàn được thi công đúng kỹ thuật sẽ giúp công trình bền chắc, hạn chế ăn mòn cốt thép và kéo dài tuổi thọ sử dụng. Nếu Anh/Chị cần hỗ trợ thi công hoặc tư vấn chi tiết hơn, có thể liên hệ Thợ Đồng Nai để được hỗ trợ phù hợp với nhu cầu thực tế.
