Nhu cầu thi công giằng móng ngày càng được chú trọng để nâng cao độ vững chắc và ổn định cho công trình. Thợ Đồng Nai chia sẻ những hướng dẫn thực tế giúp Anh/Chị thi công giằng móng đúng kỹ thuật, an toàn và bền lâu.
Giằng móng là gì?
Giằng móng là phần kết cấu ngang nối các móng lại với nhau, giúp phân tán lực đều giữa các móng và tăng độ ổn định tổng thể của công trình. Nó có vai trò giảm lún lệch, hạn chế nứt tường và đảm bảo móng làm việc đồng bộ, đặc biệt quan trọng với các công trình nhà phố, nhà nhiều tầng hoặc xây trên nền đất yếu.

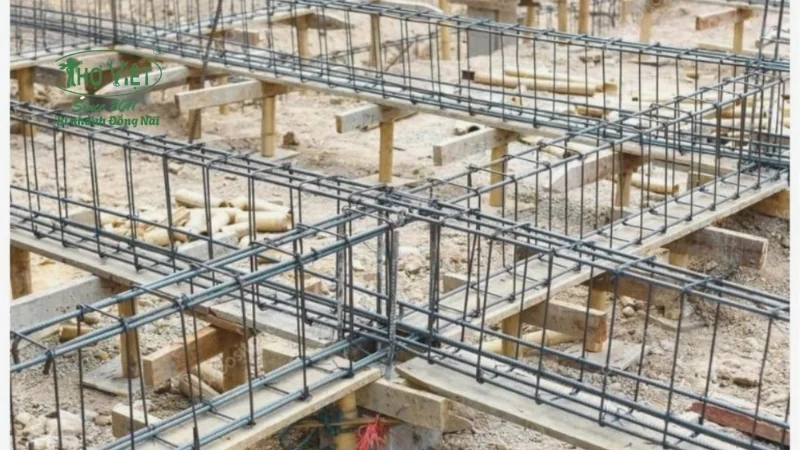

Vì sao nên có giằng móng trong xây dựng?
Việc bố trí giằng móng trong xây dựng rất quan trọng vì nó giúp công trình vững chắc và bền lâu. Dưới đây là những lý do chi tiết mà Anh/Chị nên lưu ý:
Liên kết các móng với nhau
Giằng móng là dầm ngang nối các móng lại với nhau, tạo thành một hệ thống thống nhất. Nhờ có giằng, các móng không còn làm việc riêng lẻ mà cùng chịu lực, giúp phân tán đều tải trọng từ sàn, tường, cột và mái xuống nền. Việc này làm giảm áp lực tập trung tại một điểm, hạn chế nguy cơ móng bị nứt, lún cục bộ, đặc biệt quan trọng với nhà nhiều tầng hoặc xây trên nền đất yếu.
Hạn chế lún lệch và nứt tường
Trên thực tế, nền đất hiếm khi bằng phẳng và đồng đều. Nếu không có giằng móng, các móng có thể lún không đều theo thời gian, dẫn đến tường bị nứt, sàn bị võng, cột nghiêng lệch hoặc tường rạn nứt. Giằng móng giúp liên kết các móng lại, cân bằng lực và ổn định kết cấu, từ đó hạn chế các hiện tượng hư hỏng này, đảm bảo công trình vừa an toàn vừa thẩm mỹ.
Tăng khả năng chịu lực tổng thể
Giằng móng giúp toàn bộ hệ móng, cột và tường làm việc đồng bộ, từ đó nâng cao khả năng chịu lực của công trình. Khi chịu tải trọng lớn, rung lắc hoặc sự thay đổi của nền đất, công trình sẽ ổn định hơn và ít bị hư hại. Điều này đặc biệt cần thiết với nhà nhiều tầng, nhà phố hoặc những công trình có tải trọng nặng.
Ổn định công trình lâu dài
Giằng móng giữ cho toàn bộ móng và cột làm việc liên kết với nhau, giúp công trình ổn định từ giai đoạn thi công đến khi sử dụng lâu dài. Nó ngăn ngừa lún lệch, nứt tường, sàn võng hay nghiêng cột. Nhờ đó, công trình không chỉ an toàn mà còn giảm chi phí sửa chữa phát sinh trong quá trình sử dụng.
Các loại giằng móng và cấu tạo như nào?
Các loại giằng móng trong xây dựng không chỉ khác nhau về hình thức mà còn có cấu tạo riêng, tùy thuộc vào loại móng, tải trọng và điều kiện nền đất. Dưới đây là các loại giằng móng phổ biến kèm cấu tạo chi tiết:

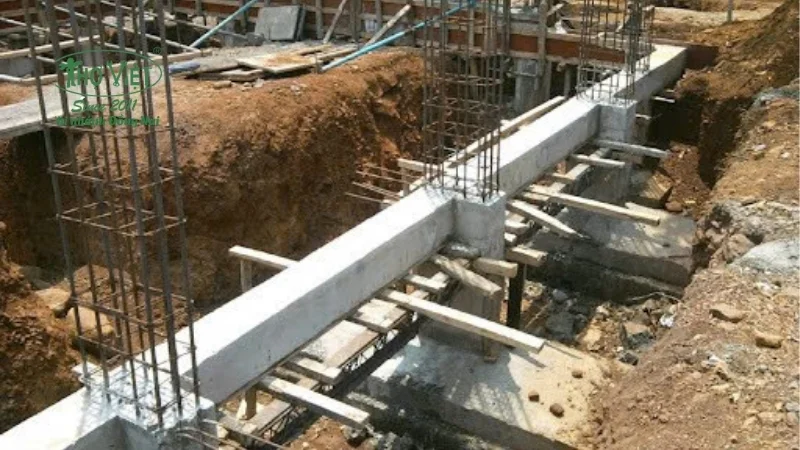

Giằng móng đơn
Giằng móng đơn là dầm bê tông cốt thép nối các móng đơn với nhau, giúp phân tán lực đồng đều giữa các móng.
Cấu tạo:
- Dầm bê tông cốt thép ngang nối các móng.
- Cốt thép dọc chịu lực chính, thường là thép Ø12–Ø20 tùy tải trọng.
- Thép đai bao quanh dầm, giữ định hình và tăng khả năng chịu uốn.
- Lớp bê tông bảo vệ thép khoảng 5–7 cm để chống ăn mòn.
Giằng móng đơn phù hợp với nhà cấp 4 hoặc nhà 1–2 tầng trên nền đất ổn định. Nó giúp các móng hoạt động đồng bộ, hạn chế lún lệch và nứt tường.
Giằng móng băng
Giằng móng băng là dầm bê tông chạy theo các dải móng băng hoặc dọc theo tường, liên kết các móng thành hệ thống thống nhất.
Cấu tạo:
- Dầm bê tông cốt thép theo dải móng hoặc tường.
- Cốt thép dọc chịu lực chính, thép đai gia cố để định hình và chống nứt.
- Lớp bê tông bảo vệ thép 5–7 cm.
Giằng móng băng thường dùng cho nhà phố 2–3 tầng, nhà nhiều cột hoặc trên nền đất không đồng đều, giúp tải trọng phân bố đều và tăng độ ổn định.
Giằng móng ngang
Giằng móng ngang là dầm bê tông nối các móng theo phương ngang, giúp toàn bộ hệ móng làm việc đồng bộ.
Cấu tạo:
- Dầm bê tông cốt thép chạy ngang nối móng.
- Cốt thép dọc chịu lực chính, thép đai giữ định hình.
- Bê tông bảo vệ thép khoảng 5–7 cm.
Loại giằng này thích hợp với nhà 1–3 tầng hoặc nền đất trung bình, giúp giảm áp lực tập trung và hạn chế lún lệch cục bộ.
Giằng móng chéo
Giằng móng chéo đặt chéo nối các móng tại các góc hoặc vị trí chịu lực tập trung.
Cấu tạo:
- Dầm bê tông cốt thép đặt chéo.
- Cốt thép dọc chịu lực chính, thép đai gia cố.
- Bê tông bảo vệ thép 5–7 cm.
Loại giằng này thường dùng cho nhà nhiều tầng hoặc nền đất yếu, giúp cân bằng lực giữa các móng và hạn chế lún lệch cục bộ.

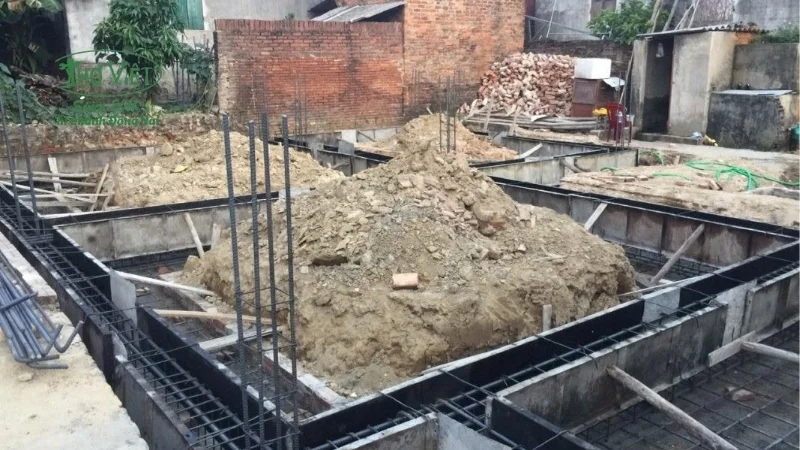

Công thức tính giằng móng
Giằng móng (hay dầm móng) đóng vai trò quan trọng trong việc liên kết các móng, phân tán lực và chống lún lệch. Việc tính toán chính xác giúp xác định khối lượng bê tông, ván khuôn và cốt thép, đảm bảo giằng móng hoạt động ổn định. Giằng móng thường có kích thước phổ biến từ 200×300 mm, 200×400 mm, 250×400 mm hoặc theo thiết kế riêng của công trình.
Công thức tính khối lượng bê tông giằng móng
Thể tích bê tông giằng móng được tính bằng công thức: V = L × b × h
Trong đó:
- L: Chiều dài giằng móng (m)
- b: Bề rộng giằng móng (m)
- h: Chiều cao giằng móng (m)
Công thức tính ván khuôn giằng móng
Thông thường, ván khuôn được tính cho hai mặt bên và mặt đáy của dầm giằng.
- Nếu mặt đáy giằng đổ trực tiếp trên nền đất, có thể bỏ qua phần ván khuôn đáy.
- Diện tích ván khuôn = 2 × (b × h) + (L × b) nếu cần tính cả mặt đáy.
Công thức tính cốt thép giằng móng
Thép dọc (cốt chịu lực chính):
- Tổng chiều dài thép = Chiều dài thanh × Số thanh
- Trọng lượng thép = Tổng chiều dài × Trọng lượng riêng (kg/m)
Thép đai (cốt chịu lực cắt và định hình dầm):
- Số lượng đai × Chu vi đai × Trọng lượng riêng (kg/m)
Lưu ý khi bố trí cốt thép:
- Thép dọc chính thường bố trí 4–6 thanh, tùy kích thước dầm và tải trọng.
- Thép đai bố trí đều, khoảng cách 150–200 mm để định hình dầm và chịu lực cắt.
Cách thi công giằng móng đạt tiêu chuẩn xây dựng
Thi công giằng móng đúng kỹ thuật sẽ giúp liên kết các móng vững chắc, giảm lún nứt và đảm bảo độ bền lâu dài cho công trình. Dưới đây là quy trình cơ bản theo từng bước, trình bày dễ hiểu:
Bước 1: Xác định vị trí và đào hố giằng
Trước hết, cần xác định chính xác vị trí giằng theo bản vẽ kết cấu, đảm bảo liên kết đúng các móng. Sau đó đào hố giằng với chiều rộng, chiều cao và chiều sâu đúng thiết kế. Đáy hố cần làm phẳng, loại bỏ đất yếu, bùn hoặc đá lỏng để nền giằng vững chắc.
Bước 2: Lắp đặt cốt thép giằng
Cốt thép được cắt, uốn và buộc theo bản vẽ thiết kế. Khi đặt thép, cần đảm bảo khoảng cách đều, đúng vị trí và kê thép để bảo vệ lớp bê tông. Đồng thời bố trí cốt thép chờ để liên kết với móng và các cấu kiện khác.
Bước 3: Lắp dựng cốp pha
Cốp pha giúp giữ hình dạng bê tông khi đổ. Cần dựng chắc chắn, đúng kích thước và cao độ, tránh xê dịch trong quá trình thi công. Kiểm tra kỹ các mối nối và mặt bằng trước khi đổ bê tông.
Bước 4: Đổ bê tông giằng
Bê tông được đổ liên tục, dùng đầm rung để phân bố đều, lấp kín các khe thép và hạn chế rỗ khí. Sau khi đổ xong, mặt bê tông được san phẳng, đúng cao độ và hình dáng thiết kế.
Bước 5: Bảo dưỡng bê tông
Giữ ẩm cho bê tông trong ít nhất 7 ngày đầu để đạt cường độ tốt. Tránh để bê tông khô nhanh gây nứt hoặc giảm độ bền. Việc bảo dưỡng đều giúp giằng móng chắc chắn, tăng tuổi thọ công trình.

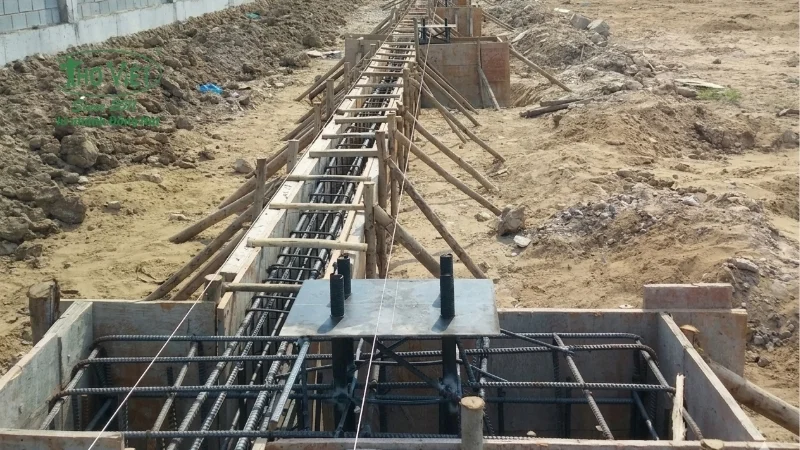

Lưu ý khi thi công giằng móng
Để giằng móng vừa chắc chắn, bền vững và đạt tiêu chuẩn xây dựng, Anh/Chị cần lưu ý các điểm quan trọng sau trong quá trình thi công:
Kiểm tra kết cấu móng trước khi thi công
Trước khi làm giằng, cần đánh giá kỹ kết cấu móng hiện tại, bao gồm kích thước, vật liệu và độ chịu lực của các móng liên kết. Nếu móng yếu hoặc không đồng đều, giằng móng có thể không phát huy tác dụng, gây lún hoặc nứt công trình. Với công trình cũ, nên nhờ kỹ sư hoặc thợ chuyên môn khảo sát, bổ sung hoặc gia cố móng trước khi thi công giằng để đảm bảo an toàn.
Xác định vị trí, kích thước và cao độ giằng
Giằng móng cần bố trí đúng vị trí theo bản vẽ, chiều rộng và chiều cao phù hợp với thiết kế kết cấu. Khoảng cách giữa các giằng phải hợp lý để phân bố lực đều, tránh làm lệch tải trọng lên móng. Lên phương án đo đạc, đánh dấu chính xác tim móng, cao độ mặt giằng và liên kết với các cột, dầm trên để đảm bảo thi công thuận lợi và hiệu quả.
Tuân thủ quy định kỹ thuật và tiêu chuẩn xây dựng
Anh/Chị cần thực hiện giằng móng theo đúng tiêu chuẩn xây dựng, mác bê tông, cấp thép và cách bố trí cốt thép theo thiết kế. Thi công sai kỹ thuật có thể dẫn đến bê tông không đạt cường độ, giằng kém liên kết và giảm tuổi thọ công trình. Tuân thủ kỹ thuật ngay từ đầu giúp tiết kiệm chi phí sửa chữa và đảm bảo an toàn lâu dài.
Lựa chọn vật liệu và kỹ thuật thi công
Bê tông, thép và cốp pha giằng móng cần đạt chất lượng, chịu lực tốt và được thi công đúng kỹ thuật. Tránh sử dụng vật liệu kém chất lượng hoặc thi công ẩu, dễ gây rỗ khí, nứt bê tông hoặc lệch giằng. Chú ý liên kết giằng với móng, kê cốt thép đúng vị trí và bảo dưỡng bê tông đầy đủ để giằng móng phát huy hiệu quả tối ưu.
#Tham khảo: Dịch vụ sửa nhà trọn gói
Giằng móng giúp liên kết các móng chắc chắn, tăng độ ổn định và tuổi thọ cho công trình. Để thi công đạt tiêu chuẩn và đảm bảo an toàn, bền vững, Anh/Chị có thể liên hệ Thợ Đồng Nai để được tư vấn và thi công đúng kỹ thuật.
