Trong thi công móng, việc bố trí móc cẩu cọc bê tông đúng kỹ thuật đóng vai trò quan trọng giúp đảm bảo an toàn khi nâng hạ, hạn chế nứt gãy và giữ nguyên chất lượng cọc. Trong bài viết này, Thợ Đồng Nai sẽ chia sẻ đến Anh/Chị cách bố trí móc cẩu chuẩn, dễ áp dụng và đúng quy trình thực tế.
Móc cẩu cọc bê tông là gì?
Móc cẩu cọc bê tông là bộ phận được gắn hoặc chôn sẵn trong thân cọc, dùng để liên kết với thiết bị nâng (cẩu) trong quá trình vận chuyển, bốc xếp và hạ cọc xuống vị trí thi công. Đây là điểm chịu lực trực tiếp khi nâng cọc, giúp quá trình di chuyển diễn ra an toàn và hạn chế tình trạng nứt, gãy cọc.
Vai trò của móc cẩu trong thi công cọc bê tông
Trong thi công móng, móc cẩu không chỉ là bộ phận hỗ trợ nâng hạ mà còn đóng vai trò quan trọng trong việc đảm bảo chất lượng và an toàn cho cọc bê tông. Cụ thể:
- Hỗ trợ nâng hạ và vận chuyển cọc an toàn: Móc cẩu giúp liên kết chắc chắn giữa cọc bê tông và thiết bị cẩu, đảm bảo quá trình di chuyển diễn ra ổn định, tránh rơi hoặc trượt cọc.
- Giảm nguy cơ nứt, gãy cọc: Khi được bố trí đúng vị trí, móc cẩu sẽ phân bố lực đều lên thân cọc, hạn chế tập trung lực gây nứt hoặc gãy trong quá trình nâng.
- Giữ ổn định cọc khi hạ xuống vị trí thi công: Móc cẩu giúp kiểm soát hướng và tư thế của cọc khi đưa vào vị trí ép hoặc đóng, đảm bảo đúng phương thẳng đứng và vị trí thiết kế.
- Tăng hiệu quả và tốc độ thi công: Nhờ có móc cẩu, việc bốc xếp và lắp đặt cọc diễn ra nhanh chóng, tiết kiệm thời gian và nhân công.
- Đảm bảo an toàn lao động: Việc sử dụng móc cẩu đúng kỹ thuật giúp hạn chế rủi ro trong quá trình thi công, bảo vệ công nhân và thiết bị tại công trường.
#Tham khảo: Sửa nhà trọn gói

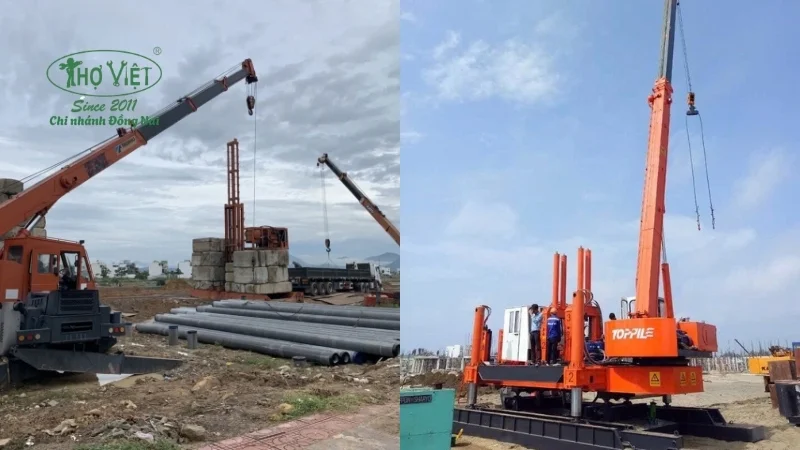

Nguyên tắc bố trí móc cẩu cọc
Trong thi công cọc bê tông, việc bố trí móc cẩu không chỉ ảnh hưởng đến quá trình nâng hạ mà còn quyết định trực tiếp đến chất lượng và độ an toàn của cọc. Vì vậy, Anh/Chị cần tuân thủ đầy đủ các nguyên tắc kỹ thuật dưới đây:
Xác định vị trí móc cẩu theo tỷ lệ chiều dài cọc
Móc cẩu cần được bố trí theo nguyên tắc cân bằng, thường đặt cách hai đầu cọc khoảng 1/4–1/5 chiều dài. Đây là vị trí giúp giảm mô men uốn khi nâng, tránh tình trạng cọc bị võng ở giữa hoặc nứt tại các điểm chịu lực. Nếu đặt sai vị trí (quá gần đầu hoặc quá gần giữa), cọc rất dễ bị hư hỏng trong quá trình cẩu.
Tính toán để phân bố lực nâng hợp lý
Khi nâng cọc, toàn bộ tải trọng sẽ truyền qua các móc cẩu. Do đó, cần đảm bảo lực được phân bố đều trên thân cọc thông qua việc bố trí khoảng cách giữa các móc hợp lý. Với cọc dài hoặc nặng, việc tính toán này càng quan trọng để tránh tập trung ứng suất gây nứt hoặc gãy cọc.
Lựa chọn số lượng móc cẩu theo kích thước cọc
Không phải cọc nào cũng dùng cùng số lượng móc cẩu. Cọc ngắn, nhẹ có thể sử dụng 1 điểm cẩu, nhưng với cọc dài hoặc tiết diện lớn, cần sử dụng 2 hoặc 3 móc cẩu để đảm bảo ổn định. Việc bố trí đủ số lượng móc sẽ giúp cọc giữ được trạng thái cân bằng khi nâng và di chuyển.
Đảm bảo móc cẩu liên kết chắc với cốt thép
Móc cẩu phải được hàn hoặc buộc chặt vào hệ cốt thép bên trong trước khi đổ bê tông, đảm bảo khả năng chịu lực tốt. Khi bê tông đã đông cứng, móc phải gắn liền với kết cấu, không bị lỏng lẻo. Nếu liên kết không chắc, rất dễ xảy ra tuột móc trong quá trình cẩu, gây nguy hiểm nghiêm trọng.
Cách bố trí móc cẩu cọc theo chiều dài
Việc bố trí móc cẩu theo chiều dài cọc bê tông cần được tính toán dựa trên nguyên lý chịu lực và hạn chế mô men uốn phát sinh trong quá trình nâng. Dưới đây là cách bố trí chi tiết theo từng trường hợp cụ thể:
Đối với cọc ngắn (dưới 6m)
Với các loại cọc có chiều dài nhỏ và trọng lượng không lớn, có thể sử dụng một móc cẩu đặt gần vị trí trọng tâm của cọc, thường nằm ở giữa thân cọc. Khi nâng, lực sẽ phân bố tương đối đều, giúp thao tác đơn giản và nhanh chóng. Tuy nhiên, cần xác định chính xác trọng tâm để tránh hiện tượng cọc bị nghiêng hoặc xoay khi cẩu.
Đối với cọc trung bình (6–12m)
Đây là loại cọc được sử dụng phổ biến, vì vậy việc bố trí móc cẩu cần đảm bảo cân bằng và hạn chế võng. Thông thường, nên sử dụng hai móc cẩu đặt đối xứng qua trung điểm của cọc, tại vị trí khoảng một phần tư chiều dài tính từ hai đầu. Cách bố trí này giúp giảm mô men uốn ở giữa thân cọc, đồng thời phân bố lực nâng hợp lý, giữ cho cọc ổn định trong quá trình di chuyển.
Đối với cọc dài (trên 12m)
Với cọc dài hoặc có tiết diện lớn, nguy cơ võng và nứt sẽ cao hơn nếu không bố trí đúng. Trong trường hợp này, cần sử dụng từ hai đến ba móc cẩu. Hai móc chính thường đặt tại vị trí khoảng một phần năm đến một phần tư chiều dài tính từ hai đầu cọc. Nếu cọc có chiều dài lớn hoặc trọng lượng nặng, có thể bố trí thêm một móc phụ ở giữa để giảm độ võng và tăng độ ổn định khi nâng.

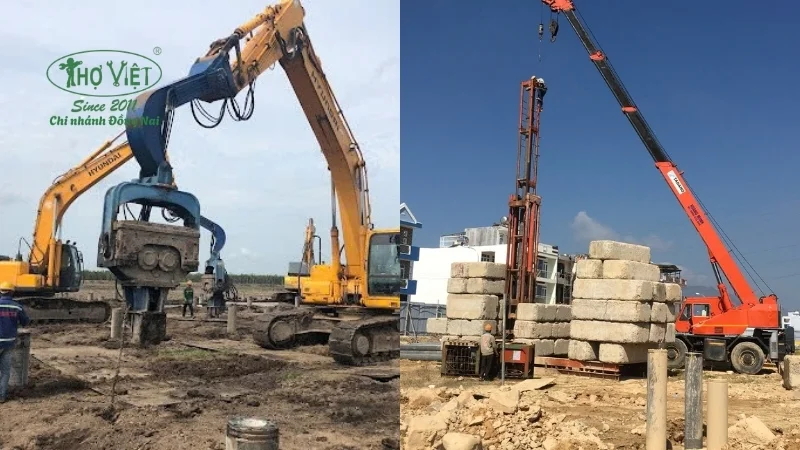

Hai trường hợp vận chuyển cọc
Trong thực tế thi công, việc vận chuyển cọc bê tông thường được thực hiện theo hai trường hợp chính, tùy vào điều kiện công trường và phương tiện sử dụng. Mỗi trường hợp sẽ có cách bố trí móc cẩu và phương án xử lý khác nhau để đảm bảo an toàn và giữ nguyên chất lượng cọc.
Vận chuyển cọc bằng cẩu (nâng – hạ trực tiếp)
Đây là trường hợp phổ biến tại công trường khi cọc được nâng từ vị trí tập kết xuống xe hoặc từ xe vào vị trí thi công. Khi đó, cọc sẽ chịu tác động của lực nâng và mô men uốn, nên việc bố trí móc cẩu phải hợp lý theo chiều dài cọc.
Thông thường, cọc sẽ được cẩu lên theo phương ngang rồi xoay về phương thẳng đứng trước khi ép hoặc đóng. Trong quá trình này, nếu bố trí móc không đúng vị trí, cọc rất dễ bị võng hoặc nứt tại các điểm chịu lực. Vì vậy, cần kiểm soát tốt vị trí móc, góc cẩu và tốc độ nâng để đảm bảo ổn định.
Vận chuyển cọc bằng xe (di chuyển trên mặt đất)
Trong trường hợp vận chuyển cọc bằng xe tải hoặc xe chuyên dụng, cọc thường được đặt nằm ngang trên các gối kê. Lúc này, tải trọng của cọc sẽ phân bố lên các điểm kê thay vì móc cẩu.
Khoảng cách giữa các gối kê cần được bố trí tương tự nguyên tắc đặt móc cẩu, thường tại vị trí khoảng 1/4 chiều dài cọc để hạn chế võng. Nếu kê không đúng vị trí hoặc khoảng cách quá lớn, cọc có thể bị cong, nứt trong quá trình di chuyển, đặc biệt khi xe đi qua địa hình không bằng phẳng.

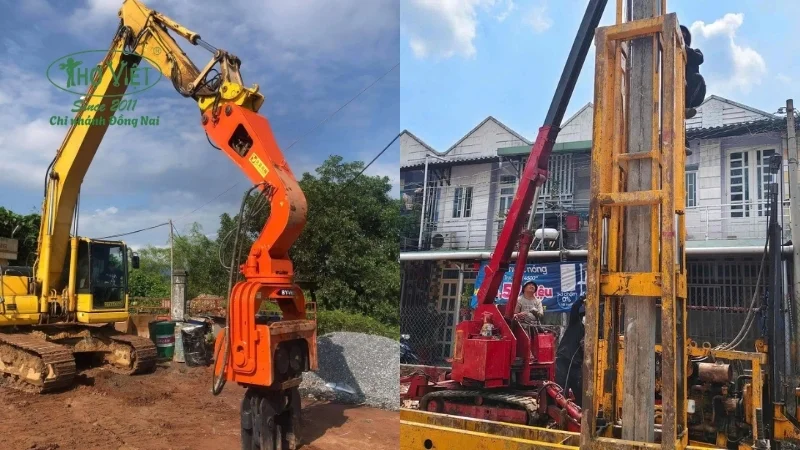

Quy trình bố trí móc cẩu cọc chi tiết
Để đảm bảo quá trình nâng hạ cọc bê tông diễn ra an toàn và không ảnh hưởng đến chất lượng kết cấu, việc bố trí móc cẩu cần thực hiện theo một quy trình rõ ràng. Dưới đây là các bước cụ thể Anh/Chị có thể tham khảo:
Bước 1: Xác định đặc điểm cọc và vị trí móc
Dựa vào chiều dài, trọng lượng và tiết diện cọc để xác định số lượng và vị trí móc cẩu phù hợp. Thông thường, móc được bố trí theo tỷ lệ 1/4–1/5 chiều dài cọc để đảm bảo cân bằng khi nâng.
Bước 2: Lắp đặt móc cẩu vào cốt thép
Móc cẩu cần được gắn chắc vào hệ cốt thép trước khi đổ bê tông, đảm bảo đúng vị trí đã tính toán. Việc liên kết phải chặt chẽ để khi bê tông đông cứng, móc có thể chịu được lực nâng.
Bước 3: Kiểm tra trước khi nâng hạ
Sau khi cọc hoàn thiện, cần kiểm tra lại vị trí và độ chắc chắn của móc cẩu, đồng thời kiểm tra dây cáp và thiết bị nâng để đảm bảo an toàn trước khi thi công.
Bước 4: Tiến hành cẩu và điều chỉnh
Khi nâng cọc, cần thực hiện từ từ, giữ ổn định và đúng phương. Trong quá trình cẩu, cần theo dõi để kịp thời điều chỉnh nếu có dấu hiệu lệch hoặc rung lắc.
Các loại móc cẩu cọc phổ biến
Trong thi công cọc bê tông, tùy theo phương pháp sản xuất và cách sử dụng mà móc cẩu được thiết kế với nhiều dạng khác nhau. Mỗi loại có đặc điểm riêng, phù hợp với từng điều kiện thi công cụ thể.
Móc cẩu chôn sẵn trong cọc
Đây là loại được sử dụng rộng rãi trong sản xuất cọc bê tông đúc sẵn. Móc cẩu được hàn trực tiếp vào hệ cốt thép trước khi đổ bê tông, sau đó nằm cố định trong thân cọc. Khi bê tông đạt cường độ, móc trở thành một phần liên kết với kết cấu, có khả năng chịu lực nâng tương đối ổn định. Loại này thường được bố trí sẵn theo thiết kế, đảm bảo vị trí chính xác và thuận tiện cho việc cẩu lắp tại công trường.
Móc cẩu dạng vòng (loop hoặc chữ U)
Móc được uốn từ thép tròn thành dạng vòng hoặc chữ U, nhô lên khỏi bề mặt cọc để dễ dàng móc vào dây cáp. Ưu điểm của loại này là thao tác nhanh, dễ nhận biết vị trí và phù hợp với nhiều loại thiết bị nâng. Tuy nhiên, để đảm bảo khả năng chịu lực, phần thép phải có đường kính phù hợp và được neo chắc chắn vào cốt thép bên trong cọc, tránh hiện tượng tuột hoặc biến dạng khi nâng.
Móc cẩu dạng thanh thép thẳng
Loại này sử dụng thanh thép thẳng được neo một phần vào trong cọc và để lộ đầu móc ra ngoài. So với móc dạng vòng, loại này có cấu tạo đơn giản hơn nhưng yêu cầu kỹ thuật liên kết cao để đảm bảo không bị tuột khi chịu lực kéo. Thường áp dụng cho cọc có kích thước nhỏ hoặc trong các trường hợp tải trọng nâng không quá lớn.
Móc cẩu tháo rời (móc cẩu tạm)
Đây là loại móc không được chôn sẵn trong cọc mà được lắp vào khi cần nâng hạ và tháo ra sau khi sử dụng. Loại này thường dùng trong một số trường hợp đặc biệt hoặc khi cần tận dụng lại thiết bị. Tuy nhiên, việc lắp đặt cần được thực hiện cẩn thận, đảm bảo liên kết chắc chắn với cọc để tránh rủi ro trong quá trình cẩu.
Lưu ý khi bố trí móc cẩu cọc
Khi bố trí móc cẩu cọc bê tông, Anh/Chị không chỉ cần làm đúng theo nguyên tắc cơ bản mà còn phải kiểm soát kỹ từng chi tiết trong quá trình thi công để hạn chế rủi ro và giữ nguyên chất lượng cọc.
Vị trí móc cẩu hợp lý
Móc cẩu cần được bố trí tại các vị trí tối ưu theo chiều dài cọc, thường trong khoảng 1/4–1/5 chiều dài tính từ hai đầu. Đây là vùng giúp giảm mô men uốn khi nâng. Nếu đặt quá gần đầu, cọc dễ nứt đầu do tập trung lực; nếu đặt quá gần giữa, cọc dễ bị võng. Với cọc dài, có thể cần thêm điểm cẩu phụ để giảm độ võng trong quá trình nâng.
Liên kết chắc chắn với cốt thép
Móc cẩu phải được liên kết trực tiếp với cốt thép chịu lực, không chỉ gắn vào lớp bê tông bên ngoài. Khi gia công, cần hàn chắc vào thép chủ, đảm bảo chiều dài neo đủ để truyền lực. Nếu liên kết không tốt, khi nâng cọc có thể xảy ra hiện tượng tuột móc, nứt bê tông hoặc phá vỡ kết cấu tại vị trí neo.
Số lượng móc phù hợp
Việc lựa chọn số lượng móc cần dựa trên chiều dài và trọng lượng cọc. Cọc ngắn có thể dùng một điểm cẩu, nhưng với cọc trung bình và dài nên dùng hai hoặc ba điểm để phân bố lực đều. Nếu số lượng móc không đủ, tải trọng sẽ tập trung vào một điểm gây nứt hoặc cong cọc.
Kiểm soát góc và phương nâng
Góc giữa dây cáp và cọc cần được kiểm soát hợp lý để lực nâng chủ yếu theo phương thẳng đứng. Góc quá lớn sẽ sinh ra lực ngang, làm cọc bị cong hoặc xoắn. Ngoài ra, cần nâng cọc theo phương ổn định, hạn chế xoay hoặc thay đổi hướng đột ngột để tránh phát sinh ứng suất bất lợi.
Việc bố trí móc cẩu cọc đúng kỹ thuật sẽ giúp hạn chế rủi ro nứt gãy, đảm bảo an toàn trong quá trình nâng hạ và giữ nguyên chất lượng cọc trước khi thi công. Nếu Anh/Chị cần hỗ trợ tư vấn hoặc thi công thực tế, Thợ Đồng Nai luôn sẵn sàng đồng hành, mang đến giải pháp phù hợp và hiệu quả cho từng công trình.
